產品簡介

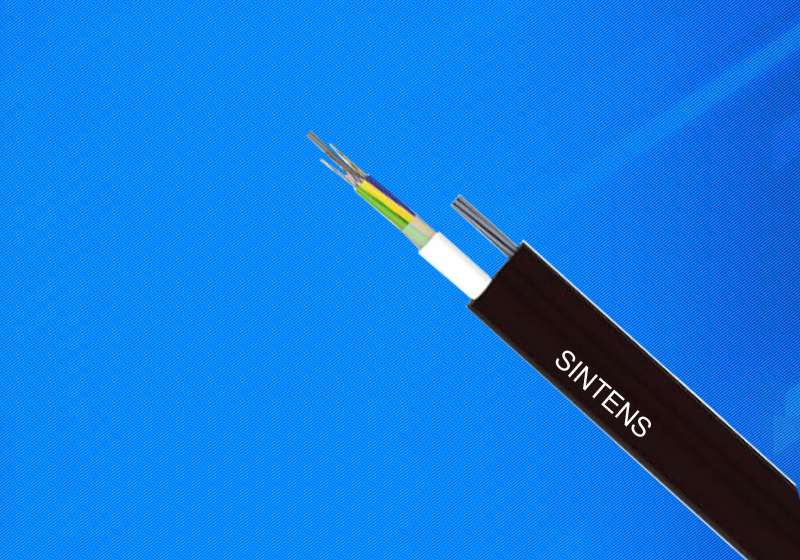

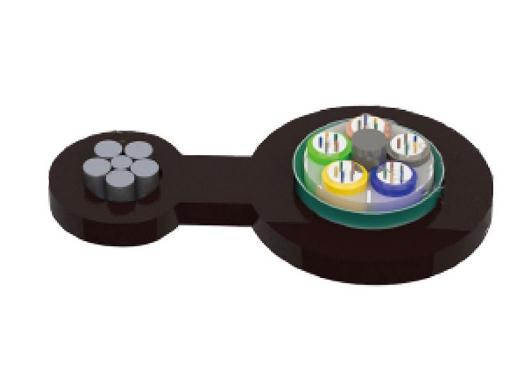

GYTC8A 光纜的結構是將 250μm 光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。纜芯的中心是一根金屬加強芯，松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯。纜芯用一層涂塑鋁帶（APL）縱包后，和鋼絲絞線集成到一個 8 字型的聚乙烯護套內。 長飛光纖光纜有限公司還可提供 Y 護套或 S 護套的 8 字型光纜 GYTC8Y、GYTC8S 等，此類產品多應用于自承式架空敷設。
產品標準
星天星公司 GYTC8A 光纜符合 YD/T 1155 和 IEC 60794-1 標準。
產品特點
? 鋼絲絞線具有極高的抗拉強度，便于自承式架空敷設，降低安裝成本
? 光纜具有很好的機械性能和溫度特性
? 松套管材料本身具有良好的耐水解性能和較高的強度
? 管內充以特種油膏，對光纖進行了關鍵性保護
? 采用下列措施來確保光纜的防水性能：
- 單根鋼絲中心加強芯
- 松套管內填充特種防水化合物
- 完全纜芯填充
- 涂塑鋁帶（APL）防潮層
結構參數
光纜型號
（以2纖遞增）
光纖數
套管數
填充繩數
參考光纜重量
(kg/km）允許拉伸力
長期/短期
(N)允許壓扁力
長期/短期
(N/100mm)彎曲半徑
靜態(tài)/動態(tài)
(mm)GYTC8A-2~6Xn
2~6
1
4
158
根據吊線鋼絲直徑
300/1000
10D/20D
GYTC8A-8~12Xn
8~12
2
3
158
GYTC8A-14~18Xn
14~18
3
2
158
GYTC8A-20~24Xn
20~24
4
1
158
GYTC8A-26~30Xn
26~30
5
0
158
GYTC8A-32~36Xn
32~36
6
0
167
GYTC8A-38~48Xn
38~48
4
1
172
GYTC8A-50~60Xn
50~60
5
0
172
儲存、使用溫度：-40℃至+70℃。
光學特性
光纖類型
衰減
（+20℃）
帶寬
數值孔徑
光纜截止波長
@850nm
@1300nm
@1310nm
@1550nm
@850nm
@1300nm
G.652
---
---
≤0.36dB/km
≤0.22dB/km
---
---
---
≤1260nm
G.655
---
---
≤0.40dB/km
≤0.23dB/km
---
---
---
≤1450nm
50/125μm
≤3.3dB/km
≤1.2dB/km
---
---
≥500MHz·km
≥500MHz·km
0.200±0.015 NA
---
62.5/125μm
≤3.5dB/km
≤1.2dB/km
---
---
≥200MHz·km
≥500MHz·km
0.275±0.015 NA
---
適用：架空
