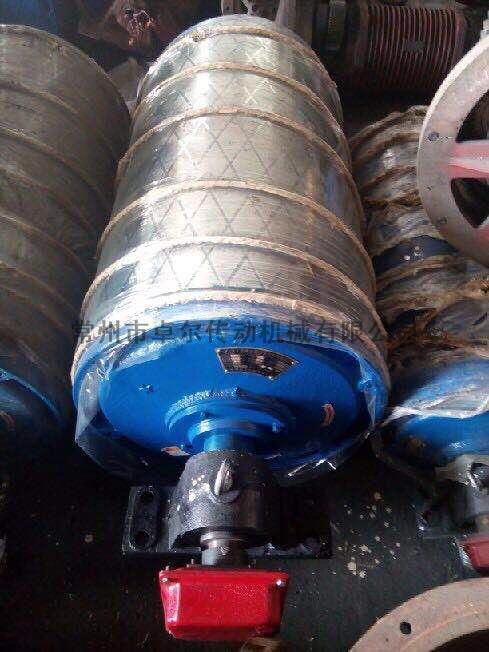

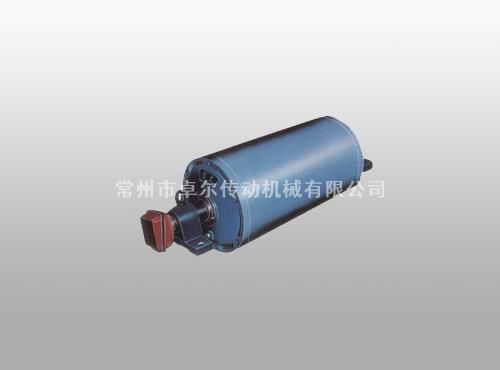

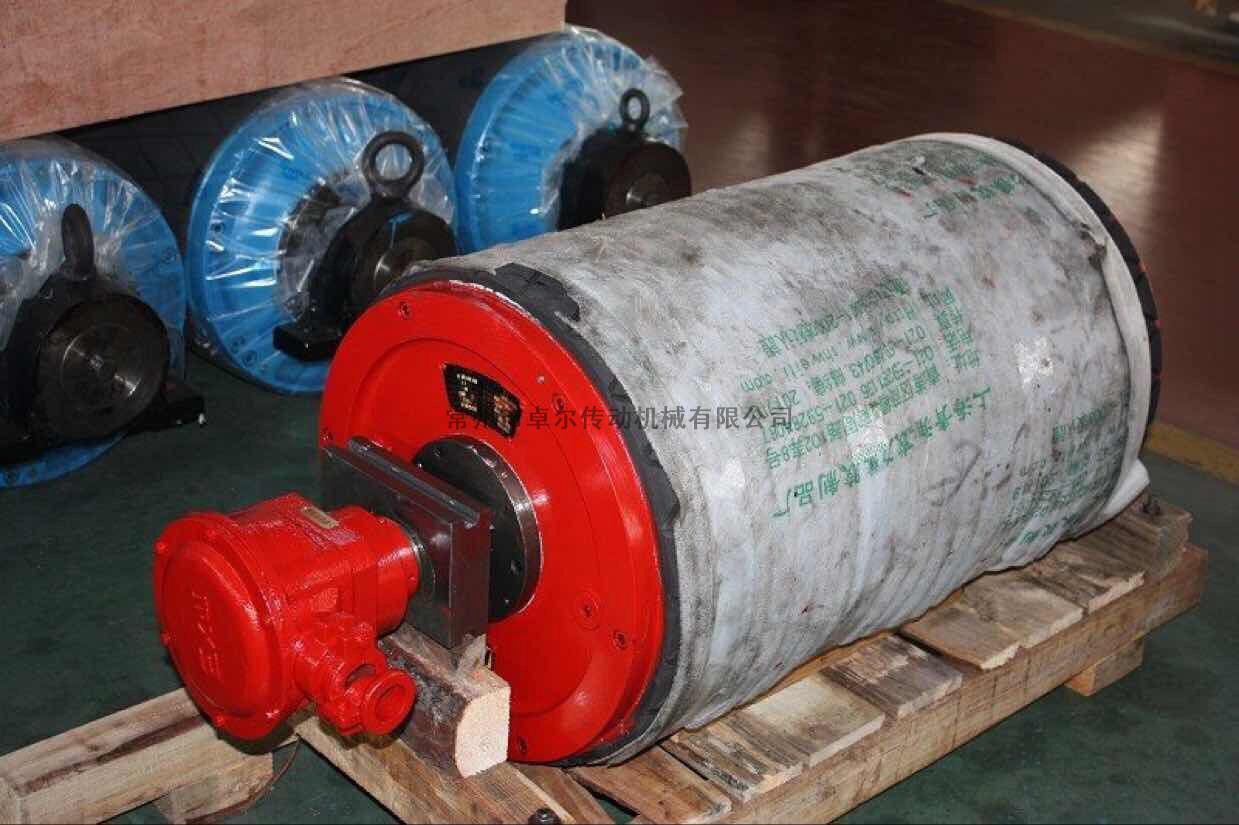

TDY75型 油冷式電動滾筒 ( 簡稱電動滾筒 ) 是以電動機為動力，靠膠帶的連續運動傳送各種物料的一種新型內部驅動裝置。

1 適用范圍及特點

1.1 可以代替目前廣泛使用著的電機一減速器型式的外驅動裝置，用來構成膠帶輸送機，可輸送煤炭、礦石、砂子、水泥、面粉等散裝物料， 也可以輸送麻包、設備等成件物品。

1.2 結構簡單緊湊，占用空間面積小。

1.3 密封良好，適用于粉塵濃度大、潮濕泥濘的工作場所。

1.4 使用維修方便，操作安全可靠，壽命長。

1.5 能源消耗少，且容易實現集中控制。

1.6 可滿足各種逆止、制動、包膠等需求。

2 工作條件

2.1 使用環境溫度為一 15 ℃、 +40 ℃；

2.2 海拔高度不超過 1000 米，

2.3 輸送物料的溫度不超過 60 ℃；

2.4 電壓 380V ，頻率 50Hz 。

3 基本參數

4 吊運安裝

4.1 通過兩個支座上的吊環即可用起重機械將電動滾筒運至安裝現場。

4.2 將兩支座用螺栓固定在運輸機機架上。各螺栓均須加墊圈并擰緊螺母，機架必須牢固地安裝在基礎上。有關安裝尺寸見圖一及表 2 。

4.3 安裝時應使支座底平面處于水平位量，需要傾斜時傾斜角不得超過 5 度。

4.4 通過電動滾筒左端蓋上的注油孔向滾筒內注 XN46 號機油，并使其液面達到滾筒直徑的 1 ／ 3 高度。

4.5 完成以上步驟后，用手旋轉滾筒，應轉動靈活，無卡滯現象。

4.6 旋開接線盒， 使電機引線與電器控制柜中的線路正確聯結起來。

4.7 接通電源，啟動滾筒．檢查滾筒的旋轉方向是否正確，反轉時應予以調整。

4.8 單向旋轉滾筒裝有逆止裝置．電機接線時應根據滾筒的旋轉方向查出電機的旋轉方向，電機的旋轉方向與滾筒的轉向相反，不能查出電機的轉向時，可帶電點動查出。逆止裝置在外部的，可將逆止裝置緊固螺栓拆下，使止口與滾筒端蓋脫開即可點動查出。

5 使用、維修及故障排除

用前準備：

5.1.1 電動滾筒應在不高于 40 ℃的環境溫度下工作。

5.1.2 電器控制線路中應安裝與所選用的電動滾筒相配套的過載、單相運行及緊急制動等保護裝置，并使機體外殼有良好的接地。

5.1.3 輸送機的所有零部件均應按照有關規定準確無誤地進行安裝，然后即可進行試車。

5.1.4 試車應分為空載和負載兩個階段進行?？蛰d時，整機應運轉平穩，無沖擊及較大的周期性噪聲。

5.1.5 負載試車應在空載試車一切正常后進行。試車時，應先開車后投料、并使物料均勻、連續和緩慢地

投入，停車前應先停止加料，待物料排空后再停車。

5.2 生產使用

5.2.1 輸送機輸料前，應先空轉片刻，待運轉正常后方可投料。

5.2.2 物料的投放應均勻、連續，并避免超載。

5.2.3 生產過程中應盡量避免輸送機的頻繁起動和制動。

5.2.4 生產人員應嚴格遵守操作規程，以免發生安全事故。

5.2.5 使用過程中，一旦發生故障，應立即停車檢查，予以排除。

5.3 維護與保養：

5.3.1 維護

5.3.1.1 生產過程中應根據被輸送物料的性質，適時進行清除，以保持輸送機各部位的整潔。

5.3.1.2 電動滾筒每一年更換一次潤滑油，發現有滲漏現象，應檢查密封部位，并更換已磨

損的密封件。

5.3.1.3 檢查、調整、清掃等工作不允許在運轉情況下進行。

5.3.2 保養

在正常情況下，電動滾筒每一年中修一次。其過程如下：

5.3.2.1 通過滾筒左端蓋上的放油孔將滾筒內的潤滑油排放干凈。

5.3.2.2 將滾筒拆開，其步驟是：將左法蘭軸端接線盒及左支座和左端蓋螺栓拆下，再將右端蓋螺栓及右支座拆下，用吊環吊起右法蘭軸就可吊出。

5.3.2.3 將滾筒內的各零部件及其內壁清洗干凈。

5.3.2.4 重新為各軸承 ( 包括電機軸承在內共六只 ) ，注入足夠量的鈣鈉基潤滑脂。

5.3.2.5 更換電機及滾筒體上的各密封圈和油封，所更換的密封圈及油封必須完整無損，光滑整園，沒有微小的凸起和凹陷，也不能有折皺，其材質必須用耐油橡膠。

5.3.2.6 電機繞組對機殼及相互間的絕緣電阻應不小于 5 兆歐，否則應進行浸漆及烘干處理。

5.3.2.7 檢查各軸承、逆止器及齒輪的磨損情況，不能用的予以更換。

5.3.2.8 滾筒的組裝應按拆開時的相反步驟進行，并由專門人員負責，以保證質量。

5.3.2.9 向滾筒內注入新的 N46 號機油，并使液面高度達到滾筒直徑的 1 ／ 3 。

5.3.2.10 按照 5.1 條進行試車，一切正常后可投入生產。

5.4 故障排除 ( 見表 )
